重庆市实验中学外立面改造设计

重庆市实验中学外立面改造设计

 项目整体风格:以朝晖楼外立面为主体风格蓝本,风华楼、综合实验楼与朝晖楼外墙颜色格调保持一致。

1、总体工程造价不超过400万。
2、原外墙砖拆除,再按设计做外墙处理;
3、原玻璃幕墙及风华楼教师办公室门窗、阶梯教室门窗已经装修,本次不进行更换,其余外窗根据设计全部更换。
4、考虑过道顶面吊顶,吊顶后收不了口,设计在檐口处加200厚EPS板做遮挡。
5、空调机位冷凝水散排,影响墙面防潮。考虑建筑局部增加墙体,统一预埋冷凝水管。
6、空调机位统一设计空调百叶,解决学校空调外显,提升学校建筑外立面效果。
7、考虑改造报建难度,争取施工时间,以走技术审查为准。
8、原风华楼、综合实验楼门厅过小,考虑适当加大,提升门厅效果,同时方便学生疏散。
9、为保证建筑安全性,尽量减小对原建筑结构的影响,尽量减少荷载。
10、在总造价能够控制的情况下,尽量考虑阶梯教室屋顶花园防水改造。屋顶花园单独设计大门,适当增加女儿墙高度满足学校安全需求。
11、过道栏杆在满足安全的情况下,外侧用EPS板外贴横向线条,屋顶增加设置EPS线条压顶,增加建筑美观的同时起到雨水散落不溢流在墙面,墙面具有一定保护作用。
12、外立面局部窗户设计EPS线条窗套,局部过道设置竖向铝合金线条格栅,遮挡过道内部外显,影响外立面效果,增加建筑外立面细节美观度。
风华楼、综合实验楼改造:
外墙材质:
45*45mm白色(色号CBCC 1276 N9)马赛克纸皮砖;
45*45mm浅蓝色(色号CBCC 0472 7.5PB9/1.6)马赛克纸皮砖;
45*45mm粉红色(色号CBCC 0261 9.4R8.5/1.8)马赛克纸皮砖;
深灰色(色号CBCC 1713 N4.25)普通外墙漆;
白色(色号CBCC 1276 N9)铝合金窗框;
朝辉楼改造:
1200*600*1200mm深灰色(色号CBCC 1713 N4.25)铝合金空调百叶33个;
幕墙5+9+5A中空玻璃老旧破损更换10平方米。
墙面空调洞修补,墙面腐烂修补约300平方米。
整栋大楼外墙清洗面积5300平方米。

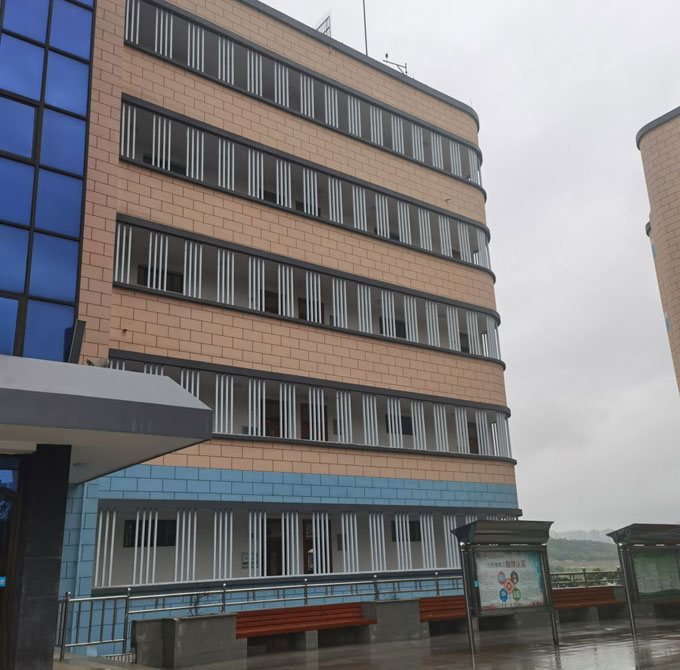

建成后效果展示(见下图)
